راهنمای جامع پیادهسازی شبکههای xWDM تعبیهشده
با افزایش تقاضا برای داده در محیطهای سازمانی، شهری (Metro) و زیرساختهای ابری، اپراتورهای شبکه به دنبال راهکارهایی هستند که مقیاسپذیر، مقرونبهصرفه و سادهسازیشده باشند.
یکی از مهمترین نوآوریهایی که این تحول را ممکن کرده راهنمای جامع پیادهسازی شبکههای xWDM تعبیهشده است؛ نسخه تکاملیافتهی WDM سنتی که اکنون به معماری توزیعشده و یکپارچهی شبکههای نوری تبدیل شده است.

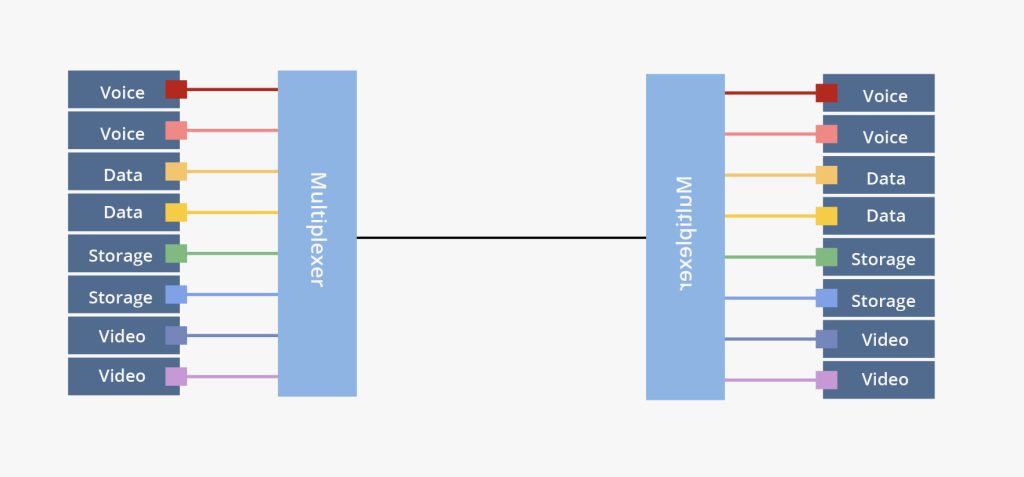

xWDM که شامل CWDM (چندپخشی طول موج درشت) و DWDM (چندپخشی طول موج متراکم) است، ظرفیت فیبر نوری را با انتقال چندین طولموج در یک رشته فیبر بهطور چشمگیر افزایش میدهد.
رویکرد Embedded این قابلیت را یک گام فراتر میبرد و عملکردهای انتقال نوری را مستقیماً وارد لایه سوئیچینگ میکند.
شبکه Embedded xWDM چیست؟
شبکه Embedded xWDM قابلیتهای انتقال نوری، مانند ماژولهای WDM، مالتیپلکسینگ و مانیتورینگ را مستقیماً در سوئیچها و روترها ادغام میکند، بهجای اینکه به شلفهای WDM یا سیستمهای حملونقل مبتنی بر شاسی نیاز داشته باشد.
این موضوع یک تحول اساسی ایجاد میکند:
xWDM سنتی (مدل متمرکز)
در xWDM سنتی از یک مدل کاملاً متمرکز استفاده میشود که بر پایهی سیستمهای مستقل و اختصاصی ساخته شده است. این سیستمها نیازمند:
- شاسیهای OTN/WDM مجزا
- منبع تغذیه مستقل
- مهندسی و پیکربندی تخصصی
این معماری لایههای اضافی در شبکه ایجاد میکند، پیچیدگی عملیاتی را افزایش میدهد و در نهایت هزینه کلی (TCO) را بالا میبرد.
Embedded xWDM (مدل توزیعشده)
در مقابل، مدل Embedded xWDM یک معماری توزیعشده است که در آن عملکردهای WDM مستقیماً در تجهیزات شبکه ادغام میشود.
مزایا:
- حذف تجهیزات حجیم حملونقل
- سادهسازی راهاندازی
- کاهش مصرف فضا و انرژی
- کاهش هزینههای عملیاتی
- امکان توسعه ظرفیت بهصورت پویا در لبه شبکه
چرا Embedded xWDM اهمیت دارد؟
Embedded xWDM فقط یک ارتقا نیست، بلکه یک فلسفه معماری جدید است. با حرکت شبکهها به سمت ساختارهای تختتر، نرمافزارمحور و خودکار، این فناوری مزایای کلیدی ارائه میدهد:
- معماری سادهتر: حذف کامل لایههای اضافی تجهیزات انتقال
- مقیاسپذیری گسترده: افزودن طولموجها بهصورت آنی بدون بازطراحی شبکه
- کاهش چشمگیر TCO: فضای کمتر، توان کمتر، سرمایش کمتر، عملیات سادهتر
- چابکی عملیاتی: پروویژنینگ سریعتر و عیبیابی آسانتر
- بهینهسازی فیبر: بیشترین استفاده از فیبرهای محدود موجود
- یکپارچگی بومی: مانیتورینگ و مدیریت یکپارچه بین لایه IP و لایه نوری
این مدل یکپارچه بهخصوص برای ارتباط مراکز داده (Metro DCI)، پردیسهای سازمانی، لبه ابری و محیطهایی با فضای رک محدود بسیار جذاب است.
فیبر نوری
نکات کلیدی طراحی برای ساخت یک شبکه Embedded xWDM
برای بهرهبرداری کامل از توان Embedded xWDM، سازمانها باید در مرحله برنامهریزی و طراحی، موارد زیر را بهدقت ارزیابی کنند.
ظرفیت و برد (Capacity & Reach)
- CWDM: مناسب کاربردهای کوتاهبرد (تا حدود 10G).
- DWDM: پشتیبانی از نرخهای 100G / 400G / 800G و مسافتهای طولانی.
- انتخاب طولموجها و ترنسیورهای مناسب باید براساس نیاز فعلی و آینده پهنایباند انجام شود.
مقایسه CWDM و DWDM
- CWDM: هزینه پایینتر، کاربرد گسترده در شبکههای دسترسی و مترو.
- DWDM: تراکم بالا، برد طولانی، ایدهآل برای DCI، هسته مترو و مسیرهای Long-haul.
- با ظهور ترنسیورهای 400G و فناوریهای Coherent، استفاده از DWDM رشد چشمگیری داشته است.
انتخاب ترنسیور (Transceiver Selection)
در انتخاب ترنسیور باید موارد زیر ارزیابی شود:
- فرمفکتورها: SFP+، QSFP28، QSFP-DD، OSFP
- فرمت مدولاسیون: NRZ، PAM4، Coherent
- نوع Grid طول موج: CWDM، DWDM، 400ZR، 800ZR
- بودجه توان (Power Budget)
- تحمل OSNR
- سازگاری با سوییچهای شبکه
بودجه نوری (Optical Budget)
- محاسبه مجموع افت لینک شامل: تضعیف فیبر، افت کانکتور/اسپلایس، افت درج Mux/Demux
- اطمینان از اینکه توان خروجی ترنسیور و حساسیت آن، کیفیت سیگنال را حفظ میکند.
مانیتورینگ و مدیریت
- مانیتورینگ لحظهای عملکرد طولموج
- ابزارهای تشخیص لایه نوری و لایه اترنت
- APIهای خودکارسازی و کنترل متمرکز
- جلوگیری از مشکلات “Black Box” که در سیستمهای پسیو قدیمی رایج است.
طراحی آیندهنگر (Future-Proof)
- پشتیبانی از نرخهای ترکیبی (10G تا 800G)
- ماژولهای قابل ارتقا
- استفاده از سیستمهای باز و Vendor-neutral
فضا، توان و شرایط محیطی
- کاهش فضای رک
- کاهش مصرف انرژی و نیازهای سرمایشی
- بسیار مهم برای مراکز داده، مراکز مخابراتی (COs) و سایتهای Edge
قابلیت اطمینان و افزونگی (Reliability & Redundancy)
- حفاظت مسیر فیبر (1+1، مسیرهای متفاوت)
- استراتژیهای افزونگی ترنسیور
- رفتار Failover در معماریهای نوری توزیعشده
زیرساخت فیبر
- تست OTDR
- ارزیابی CD (پراکندگی کروماتیک) و PMD
- بررسی تمیزی و سلامت کانکتورها
هزینه کل مالکیت (TCO)
- صرفهجویی در تجهیزات، فضا، انرژی و عملیات نگهداری
- تمرکز بر هزینه چرخه عمر شبکه، نه فقط قیمت سختافزار
گزینه پیشرفته نوری برای Embedded xWDM
سیستمهای Open Line شرکت FS یک تحول بزرگ در شبکههای فیبرنوری محسوب میشوند. سری FS DCS-M یک پلتفرم DWDM مبتنی بر Open Line است که بهطور ویژه برای محیطهای مدرن DCI طراحی شده است.
ویژگیهای این سیستم:
- ادغام Mux/Demux، تضعیفکنندههای نوری متغیر (VOA) و تقویتکنندههای نوری (Amplifiers) در یک ماژول فشردهی 1U
- پشتیبانی از مسافتهای انتقال تا 120 کیلومتر
- ارائه ظرفیتهای بالا تا 400G
- مانیتورینگ ترافیک و تقویت سیگنال
- راهاندازی Plug-and-Play، پیکربندی خودکار و Zero-Touch provisioning
- رابط مدیریتی WebGUI و ابزار Ampcon-T برای مدیریت آسان و افزایش بهرهوری عملیاتی
این سیستم یک انتخاب ایدهآل برای شبکههای Embedded xWDM است، زیرا تعادلی عالی بین سادگی و هوشمندی ایجاد میکند.
با ترکیب سادگی ماژولهای Embedded و قابلیتهای پیشرفته نظیر مانیتورینگ، تقویت سیگنال و خودکارسازی، این راهکار به سازمانها کمک میکند:
- ایجاد ارتباطات DCI مقیاسپذیر و پرکارایی
- کاهش حداکثری هزینههای عملیاتی
- دستیابی به انتقال بلندبرد
- مدیریت یکپارچه و ساده
- امکان توسعه ظرفیت آیندهنگر
همه این موارد در یک طراحی فشرده، مقرونبهصرفه و کارآمد ارائه میشود.
طول موج نوری
جمعبندی
در مجموع، Embedded xWDM یک رویکرد تحولآفرین در شبکههای نوری است که سادگی راهکارهای یکپارچه و Plug-and-Play را با قابلیتهای پیشرفتهی پلتفرمهای فعال DWDM ترکیب میکند.
سری FS DCS-M نمونهای برجسته از این نوآوری است که یک راهکار Open-Line انعطافپذیر و قدرتمند ارائه میدهد و اجزایی مانند Mux/Demux، تقویت نوری و مانیتورینگ را در یک طراحی فشرده ادغام میکند.
با پشتیبانی از سرویسهای ظرفیتبالا، انتقال بلندبرد و مدیریت خودکار، سری DCS-M به سازمانها، ارائهدهندگان خدمات ابری و اپراتورهای مخابراتی امکان میدهد تا شبکههایی مقیاسپذیر، کارآمد و آیندهنگر ایجاد کنند،
در حالی که پیچیدگی عملیاتی و هزینه کل مالکیت (TCO) را به حداقل میرسانند.
