مقایسه کامل کابل‌کشی بک‌بون و افقی در شبکه‌های ساخت‌یافته

کابل‌کشی ساخت‌یافته یک زیرساخت شبکه استاندارد، مقیاس‌پذیر و منظم فراهم می‌کند که اتاق‌های تجهیزات، اتاق‌های مخابراتی و تجهیزات کاربران نهایی را به شکلی کارآمد به یکدیگر متصل می‌سازد.

با درک تفاوت بین کابل‌کشی بک‌بون و کابل‌کشی افقی، طراحان شبکه می‌توانند جریان داده را بهینه کنند، هزینه‌ها را کاهش دهند و عملکردی پایدار در سراسر ساختمان‌ها و طبقات تضمین نمایند.

این راهنما توضیح می‌دهد مقایسه کامل کابل‌کشی بک‌بون و افقی در شبکه‌های ساخت‌یافته چگونه است ، چه اجزایی دارد و بهترین روش‌ها برای پیاده‌سازی یک سیستم کابل‌کشی ساخت‌یافته چیست.

معرفی و اجزای کلیدی کابل‌کشی ساخت‌یافته

کابل‌کشی ساخت‌یافته یک رویکرد استاندارد برای سازمان‌دهی زیرساخت سیم‌کشی ساختمان است.

برخلاف روش‌های سنتی نقطه‌به‌نقطه، این سیستم استانداردهای مشخص و یک چارچوب ماژولار ایجاد می‌کند که مدیریت شبکه را ساده‌تر کرده و قابلیت توسعه در آینده را فراهم می‌سازد.

یک سیستم کابل‌کشی ساخت‌یافته از 6 بخش اصلی تشکیل شده است که هر کدام نقش مشخصی در ساختمان دارند:

• Entrance Facility (EF): نقطه‌ای که خطوط ارتباطی خارجی وارد ساختمان می‌شوند و به سیستم کابل‌کشی ساخت‌یافته متصل می‌گردند.
• Equipment Room (ER): مرکز اصلی که تجهیزات هسته شبکه و اتصالات اصلی کابل‌کشی در آن قرار دارد.
• Telecommunications Room (TR): مرکز توزیع هر طبقه برای مدیریت ترمینیشن کابل‌ها و توزیع ارتباطات شبکه.
• Backbone Cabling (کابل‌کشی بک‌بون): کابل‌های ظرفیت بالا که EF، ER و TRها را به هم متصل کرده و ستون فقرات شبکه را تشکیل می‌دهند.
• Horizontal Cabling (کابل‌کشی افقی): کابل‌هایی که TRها را به نواحی کاری متصل می‌کنند و ارتباط پایدار کاربران نهایی را فراهم می‌سازند.
• Work Area (ناحیه کاری): نقطه پایانی که کاربران از طریق تجهیزات خود به شبکه دسترسی پیدا می‌کنند.

کابل بک بون

  نقش کابل‌کشی بک‌بون در سیستم‌های کابل‌کشی ساخت‌یافته چیست؟

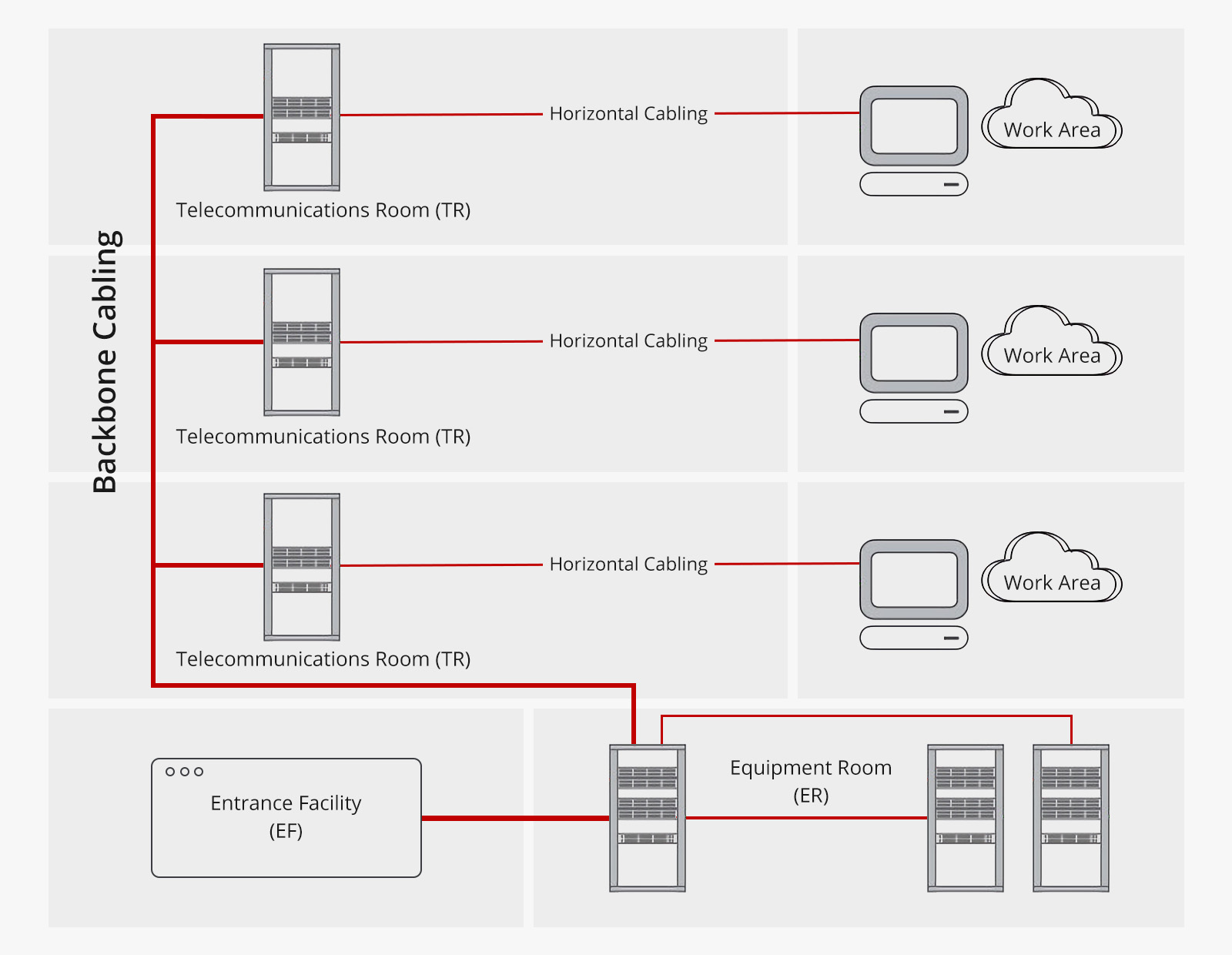

کابل‌کشی بک‌بون که با نام کابل‌کشی عمودی نیز شناخته می‌شود، بخش مرکزی و حیاتی یک سیستم کابل‌کشی ساخت‌یافته است .

وظیفه اتصال اتاق‌های تجهیزات، اتاق‌های مخابراتی و نقاط ورودی ساختمان را در داخل یک ساختمان یا بین چند ساختمان بر عهده دارد.

این نوع کابل‌کشی مسیر اصلی انتقال داده بین فریم توزیع اصلی (MDF) و فریم‌های توزیع میانی (IDF) را فراهم می‌کند و ارتباطات پرحجم و پرسرعت را در میان طبقات یا ساختمان‌های مختلف پشتیبانی می‌نماید.

کابل‌کشی بک‌بون به کابل‌ها و تجهیزات با ظرفیت بالا متکی است که شامل کابل‌های فیبر نوری یا کابل‌های مسی با تعداد زوج بالا، پچ‌پنل‌ها، کانکتورها و سیستم‌های مدیریت کابل می‌شود.

در این میان، فیبر نوری به دلیل پهنای باند بسیار بالا، قابلیت انتقال در مسافت‌های طولانی و امکان توسعه‌پذیری در آینده، گزینه‌ی ترجیحی برای کاربردهای بک‌بون محسوب می‌شود .

نقش کلیدی در زیرساخت‌های حیاتی سیستم‌های کابل‌کشی ساخت‌یافته مدرن ایفا می‌کند.

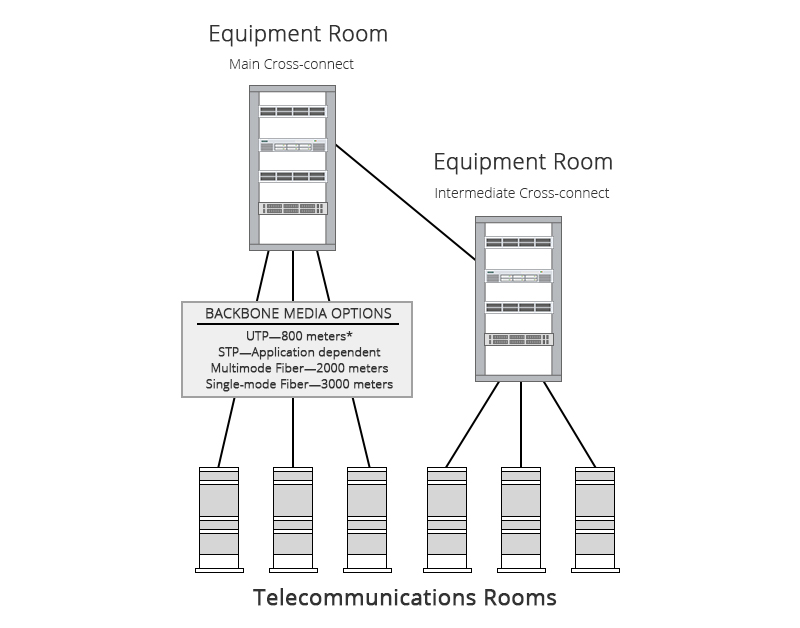

backbone media option

 اتصال تجهیزات کاربران نهایی در کابل‌کشی ساخت‌یافته چیست؟

کابل‌کشی افقی آخرین بخش از یک سیستم کابل‌کشی ساخت‌یافته است که اتاق‌های مخابراتی (TR) را به پریزهای ناحیه کاری و تجهیزات کاربران نهایی مانند رایانه‌ها، تلفن‌ها و سایر تجهیزات شبکه متصل می‌کند.

این نوع کابل‌کشی انتقال پایدار داده، صدا و ویدئو را تضمین کرده و در عین حال، مقیاس‌پذیری، عملکرد مطلوب و انطباق با استانداردهای EIA/TIA را حفظ می‌کند.

اجزای کابل‌کشی افقی معمولاً شامل موارد زیر هستند:

• کابل‌های مسی زوج‌به‌هم‌تابیده (مانند Cat5e، Cat6 یا Cat6a) برای انتقال داده و صدا
• کابل‌های فیبر نوری مالتی‌مود (مانند 62.5/125 میکرون یا 50/125 میکرون) برای انتقال‌های پرسرعت
• تجهیزات ساخت‌یافته نظیر پچ‌پنل‌ها، پریزهای دیواری و پچ‌کوردها که به ایجاد اتصالات منظم، پایدار و قابل اطمینان کمک می‌کنند.

رعایت استانداردهای سیم‌کشی EIA/TIA

برای انطباق با استانداردهای EIA/TIA، رعایت موارد زیر الزامی است:

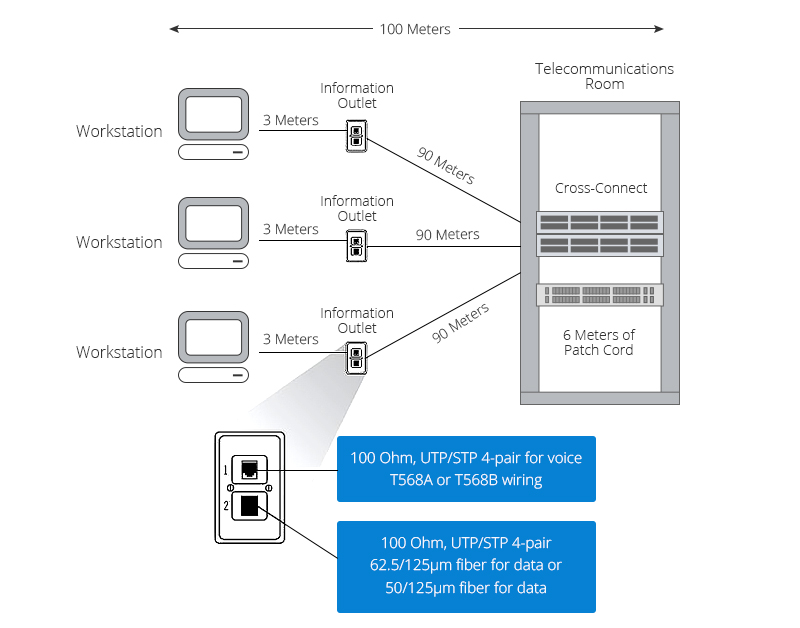

• طول کابل‌کشی افقی از اتاق مخابراتی (TR) تا پریز ناحیه کاری نباید بیش از 90 متر باشد.
• طول پچ‌کوردهایی که پچ‌پنل را به هاب یا سوئیچ در اتاق مخابراتی متصل می‌کنند، نباید از 6 متر تجاوز کند.

طول کابل بین پریز ناحیه کاری و تجهیزات کاربر نهایی باید حداکثر 3 متر باشد.

تفاوت کابل‌کشی بک‌بون و افقی در سیستم‌های کابل‌کشی ساخت‌یافته

پس از آشنایی با اجزا و نقش‌های اصلی کابل‌کشی بک‌بون و کابل‌کشی افقی در یک سیستم کابل‌کشی ساخت‌یافته، لازم است این دو نوع کابل‌کشی به‌صورت مستقیم با یکدیگر مقایسه شوند.
با وجود اینکه هر دو بخش‌های حیاتی زیرساخت شبکه هستند، اما از نظر ظرفیت انتقال داده، نوع کابل مورد استفاده، طول مسیرها و ملاحظات طراحی شبکه تفاوت‌های مهمی دارند.

Structured Cabling

جدول زیر تفاوت‌های کلیدی بین کابل‌کشی بک‌بون و افقی را خلاصه می‌کند و به طراحان شبکه کمک می‌کند تا در پیاده‌سازی سیستم‌های کابل‌کشی ساخت‌یافته، عملکرد بهتر و هزینه بهینه‌تری داشته باشند.

مقایسه کابل‌کشی بک‌بون و افقی در کابل‌کشی ساخت‌یافته

ویژگی	کابل‌کشی بک‌بون (Backbone Cabling)	کابل‌کشی افقی (Horizontal Cabling)
نقش در کابل‌کشی ساخت‌یافته	لینک اصلی شبکه برای اتصال اتاق‌های تجهیزات و مخابراتی	آخرین لینک برای انتقال داده، صدا و ویدئو به تجهیزات کاربران نهایی
جهت کابل‌کشی	عمودی / بین اتاق‌ها و ساختمان‌ها	افقی / از طبقه تا ناحیه کاری
ظرفیت انتقال داده	پشتیبانی از ترافیک حجیم و پرسرعت	انتقال داده با حجم متوسط به چندین نقطه انتهایی
نوع کابل	فیبر نوری یا کابل‌های مسی با زوج بالا برای عملکرد بالا	کابل‌های مسی زوج‌به‌هم‌تابیده یا فیبر مالتی‌مود برای انتقال مقرون‌به‌صرفه
طول مسیر معمول	متغیر، معمولاً مسیرهای طولانی‌تر	حداکثر 90 متر طبق استاندارد EIA/TIA

سؤالات متداول کابل‌کشی ساخت‌یافته

سؤال 1: تفاوت کابل‌کشی ساخت‌یافته با کابل‌کشی سنتی نقطه‌به‌نقطه چیست؟

کابل‌کشی ساخت‌یافته از یک معماری استاندارد و ماژولار برای پشتیبانی هم‌زمان از داده، صدا و ویدئو استفاده می‌کند،

در حالی که کابل‌کشی نقطه‌به‌نقطه معمولاً برای یک کاربرد خاص طراحی می‌شود.

سیستم کابل‌کشی ساخت‌یافته مقیاس‌پذیرتر، ساده‌تر در مدیریت و مناسب‌تر برای توسعه بلندمدت شبکه است.

سؤال 2: کابل‌کشی بک‌بون و افقی چگونه با هم کار می‌کنند؟

پاسخ: کابل‌کشی بک‌بون ارتباط بین اتاق‌های تجهیزات و اتاق‌های مخابراتی را برقرار می‌کند، در حالی که کابل‌کشی افقی شبکه را به نواحی کاری کاربران نهایی گسترش می‌دهد.

این دو درکنار هم یک سیستم کابل‌کشی ساخت‌یافته کامل و منسجم ایجاد می‌کنند.

سؤال 3: چه نوع کابل‌هایی در سیستم‌های کابل‌کشی ساخت‌یافته استفاده می‌شود؟

پاسخ: رایج‌ترین کابل‌ها شامل کابل‌های مسی زوج‌به‌هم‌تابیده (مانند Cat5e، Cat6 و Cat6a) برای کابل‌کشی افقی و کابل‌های فیبر نوری برای کابل‌کشی بک‌بون هستند.

انتخاب نوع کابل به مسافت، پهنای باند مورد نیاز و قابلیت توسعه آینده بستگی دارد.

سؤال 4: آیا کابل‌کشی ساخت‌یافته برای ارتقای شبکه در آینده مناسب است؟

پاسخ: بله. به دلیل استفاده از طراحی استاندارد و ماژولار، کابل‌کشی ساخت‌یافته امکان افزودن تجهیزات جدید،

افزایش سرعت شبکه یا ارائه سرویس‌های بیشتر را با حداقل اختلال و بدون نیاز به کابل‌کشی مجدد فراهم می‌کند.

جمع‌بندی

یک سیستم کابل‌کشی ساخت‌یافته کارآمد، با ترکیب کابل‌کشی بک‌بون پرقدرت و کابل‌کشی افقی انعطاف‌پذیر، اتصال شبکه‌ای پایدار، مقیاس‌پذیر و آینده‌نگر را فراهم می‌کند.

انتخاب صحیح نوع کابل و طراحی مناسب مسیرها، انتقال بهینه داده و نگهداری ساده‌تر شبکه را تضمین می‌کند.
