مقایسه پچ پنل و سوئیچ در شبکههای کامپیوتری
پچ پنل اترنت و سوئیچ شبکه اغلب با یکدیگر اشتباه گرفته میشوند و بسیاری از افراد تصور میکنند این دو دستگاه عملکرد یکسانی دارند. در حالی که در واقع، تفاوتهای مشخصی میان نقشها و کاربردهای آنها وجود دارد.
این مقاله با هدف شفافسازی تفاوت پچ پنل و سوئیچ شبکه نوشته شده و راهنمایی اولیهای برای انتخاب هرکدام ارائه میدهد تا درک بهتری از Patch Panel vs Switch در طراحیهای رایج شبکه داشته باشید.
چرا پچ پنل و سوئیچ با هم اشتباه گرفته میشوند؟
یکی از اصلیترین دلایل سردرگمی بین پچ پنل اترنت و سوئیچ شبکه، شباهت ظاهری آنهاست. هر دو معمولاً بهصورت تجهیزات رکمونت ۱۹ اینچی طراحی میشوند و در قسمت جلویی خود دارای ردیفهایی از پورتهای RJ45 هستند.
اما با وجود این شباهت ظاهری، پچ پنل و سوئیچ از نظر عملکرد، کاملاً در دو دسته متفاوت از تجهیزات شبکه قرار میگیرند.
انواع دسته بندی پچ پنل و سوئیچ
پچ پنل اترنت یک تجهیز پسیو (غیرفعال) در سیستم کابلکشی ساختیافته است که برای ترمینیشن و تجمیع کابلهای شبکه استفاده میشود. این دستگاه هیچگونه پردازش دادهای انجام نمیدهد و فریمهای شبکه را ارسال یا مسیریابی نمیکند.
وظیفه اصلی آن، جمعآوری کابلهای افقی متصل به پریزهای شبکه و ارائه آنها در یک رابط متمرکز در رک است تا عملیات پچکردن، برچسبگذاری و نگهداری شبکه بهشکل منظمتری انجام شود.
بهبیان ساده، پچ پنل را میتوان یک پنل مدیریت و نظمدهی کابلها دانست که در شبکههای مبتنی بر کابل زوجبههمتابیده (Twisted Pair) با نامهایی مانند RJ45 Patch Panel یا Network Patch Panel نیز شناخته میشود.

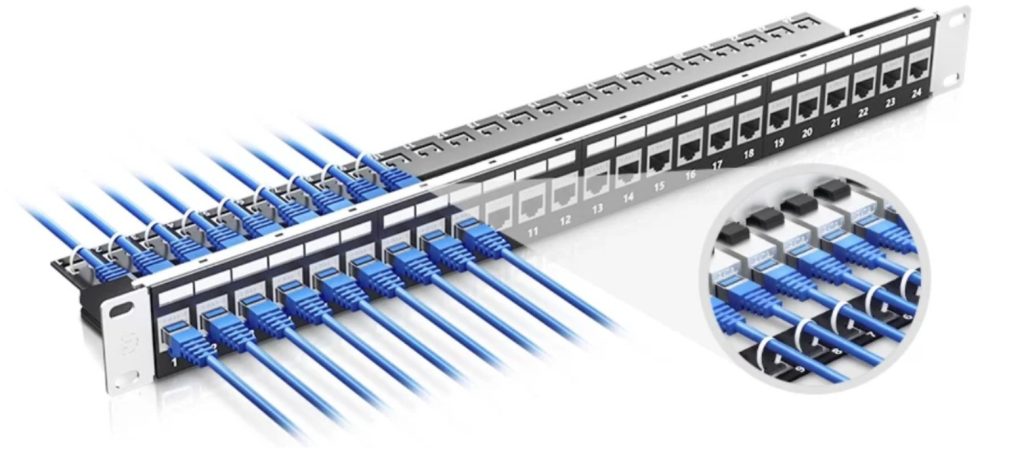

نمای جلوی پچ پنل شبکه
در مقابل، سوئیچ شبکه یک تجهیز اکتیو (فعال) برای ارسال و مدیریت ترافیک است و بهعنوان «مرکز تبادل داده» در شبکه محلی (LAN) عمل میکند.
سوئیچ با یادگیری آدرسهای MAC (و در برخی مدلها اطلاعات لایههای بالاتر)، جداول ارسال (Forwarding Tables) را ایجاد کرده و بر اساس آنها درباره مسیر عبور ترافیک بین دستگاهها تصمیمگیری میکند.
برخلاف پچ پنل که تنها پورت فیزیکی ارائه میدهد، یک سوئیچ شبکه علاوه بر پورتها، قابلیتهای مهمی مانند:
- ارسال و سوئیچینگ داده
- تفکیک شبکه با VLAN
- اعمال سیاستهای کیفیت سرویس (QoS)
را فراهم میکند. به همین دلیل، سوئیچ یکی از اجزای کلیدی برای کنترل ترافیک، افزایش کارایی و مدیریت عملکرد شبکه محسوب میشود.
از نظر نحوه استقرار در شبکه، سوئیچ معمولاً بعد از یک یا چند پچ پنل اترنت قرار میگیرد تا ترافیک جمعآوریشده از دستگاههای نهایی (مانند کامپیوترها، تلفنهای IP یا تجهیزات IoT) را دریافت، پردازش و به مقصد مناسب ارسال کند.

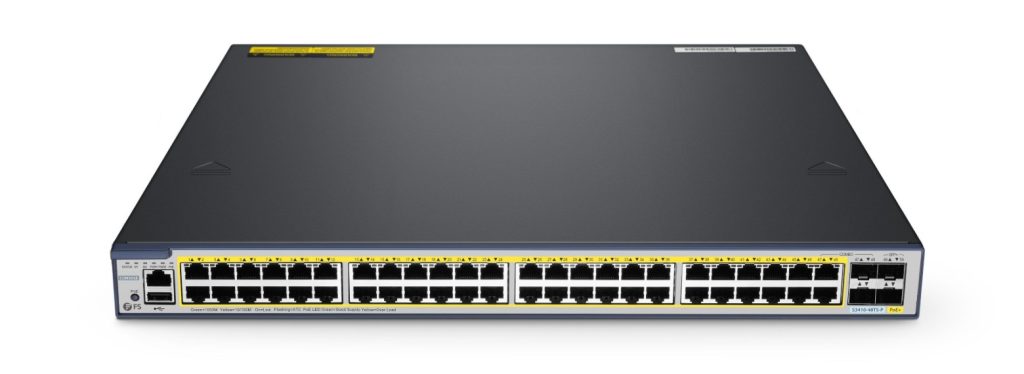

سوئیچ لایه ۲ شبکه
تفاوت عملکردها پچ پنل در برابر سوئیچ
از آنجا که پچ پنل اترنت و سوئیچ شبکه دو دسته کاملاً متفاوت از تجهیزات هستند، طبیعی است که از نظر عملکرد، محل نصب و تأثیر بر کارایی شبکه با هم تفاوت داشته باشند.
جدول زیر مقایسهای شفاف از Patch Panel vs Switch ارائه میدهد تا نقش هرکدام را در کنار هم ببینید.
| پچ پنل اترنت (Ethernet Patch Panel) | سوئیچ شبکه (Network Switch) | |
|---|---|---|
| نقش اصلی | ایجاد نقطه پایانی کابلهای مسی و فراهمکردن یک رابط منظم برای مدیریت کابلکشی | ارسال و کنترل ترافیک در لایه 2 یا 3؛ هاب فعال برای اتصال تجهیزات |
| نوع دستگاه | غیرفعال (Passive)؛ داده را پردازش یا فریمها را بررسی نمیکند | فعال (Active)؛ نیازمند برق و پردازش/ارسال فریمها |
| تأثیر بر سرعت | تعیینکننده سرعت نیست؛ سرعت به رده کابل (Cat5e / Cat6 / Cat6a) بستگی دارد و افت بسیار ناچیزی ایجاد میکند | تعیینکننده سرعت پورتها و توان ارسال (Fast Ethernet، گیگابیت، 10G و بالاتر) |
| ارزش اصلی | ساماندهی کابلها، کاهش شلوغی رک، محافظت از لینکها، سهولت در جابهجایی (MAC) و عیبیابی | افزایش بهرهوری پهنای باند، کاهش برخوردها، کوچکسازی دامنههای Broadcast و اعمال سیاستها |
| محل نصب معمول | جلوی رک، بهعنوان نقطه اتصال کابلکشی افقی به تجهیزات شبکه | در همان رک یا اتاق، متصل به پچ پنل از طریق پچکوردها |
پچ پنل یا سوئیچ را چگونه انتخاب کنیم؟
پس از درک تفاوتهای پچ پنل اترنت و سوئیچ شبکه، میتوانید تصمیم بگیرید تمرکز شما بیشتر باید بر مدیریت کابلکشی باشد یا قابلیتهای ارسال داده.
وقتی ارسال داده و قابلیتهای شبکه مهمتر است
اگر هدف اصلی شما اتصال تجهیزات، افزایش پهنای باند، تفکیک ترافیک و اعمال سیاستهای کنترلی است، انتخاب سوئیچ مناسب در اولویت قرار دارد.
در یک شبکه LAN معمولی، سوئیچ مسئول:
- فراهمکردن پورتهای دسترسی و uplink برای تجهیزات نهایی
- یادگیری آدرسهای MAC یا مسیرها و ارسال هوشمند ترافیک
- استفاده از قابلیتهایی مانند VLAN، QoS، ACL برای کنترل و تفکیک ترافیک
در این شرایط، تمرکز در مقایسه Patch Panel vs Switch روی تعداد پورتها، سرعت، ظرفیت بکپلین و امکانات مدیریتی سوئیچ است.
وقتی مدیریت کابل و نظم رک اولویت دارد
با افزایش تعداد پریزها یا نیاز به نگهداری و توسعه بلندمدت رک، استفاده از پچ پنل اترنت بهشدت قابلیت مدیریت را بهبود میدهد.
برای مثال، یک پچ پنل ۲۴ پورتی:
- کابلهای افقی اتاقها یا میزها را در جلوی رک خاتمه میدهد
- امکان پچکردن انعطافپذیر به پورتهای مختلف سوئیچ را فراهم میکند
- با برچسبگذاری، زمان عیبیابی و یافتن خطا را کاهش میدهد
در چنین محیطهایی، پچ پنل و سوئیچ معمولاً در کنار هم استفاده میشوند: پچ پنل وظیفه خاتمه و نظم فیزیکی کابلها را بر عهده دارد و سوئیچ مسئول ارسال و مدیریت ترافیک است. این ترکیب باعث میشود هم لایه فیزیکی و هم لایه منطقی شبکه ساختارمند و قابلمدیریت باقی بمانند.

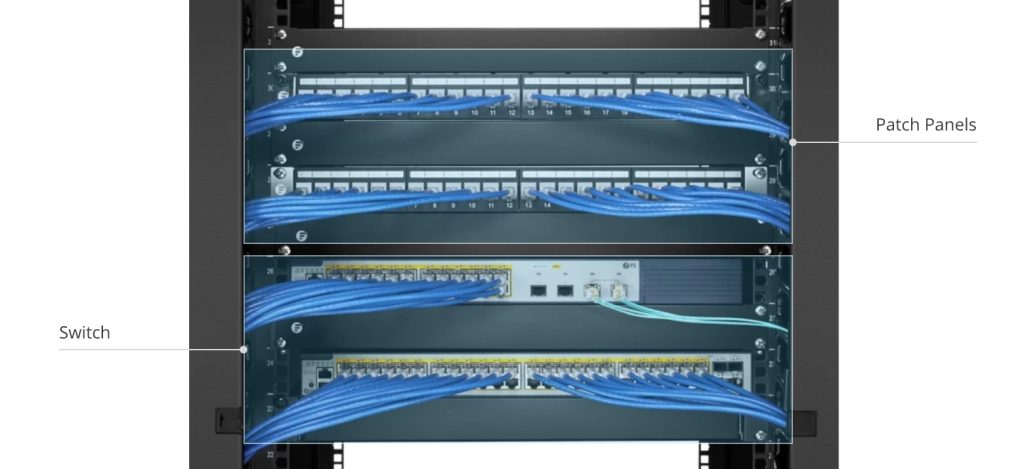

مقایسه پچ پنل و سوئیچ شبکه
پرسشهای متداول
پچ پنل در برابر سوئیچ در شبکههای واقعی
آیا در یک شبکه کوچک میتوان پچ پنل اترنت را حذف کرد و فقط از سوئیچ استفاده کرد؟
پاسخ: بله.
در شبکههای بسیار کوچک و ساده با تعداد کم دستگاهها و کابلکشی کوتاه، میتوان کابلها را مستقیماً به سوئیچ شبکه متصل کرد.
اما با افزایش تعداد پریزها و لینکها، استفاده از پچ پنل اترنت مزایای قابلتوجهی در مدیریت کابلها، ظاهر رک و نگهداری بلندمدت شبکه ایجاد میکند.
چه زمانی باید از پچ پنل RJ45 با چگالی بالا استفاده کنم؟
پاسخ: پچ پنلهای RJ45 با چگالی بالا زمانی مناسب هستند که تعداد زیادی پریز شبکه در هر رک داشته باشید و فضای رک محدود باشد.
این نوع پچ پنل امکان ترمینیشن پورتهای بیشتر در هر یونیت رک را فراهم میکند، بدون اینکه نظم و مدیریت کابلکشی مختل شود.
تعداد پورتها را در پچ پنل و سوئیچ چگونه برنامهریزی کنم؟
پاسخ: یک روش استاندارد این است که ابتدا تعداد فعلی پریزها یا دستگاهها را در نظر بگیرید و سپس حدود ۲۰ تا ۳۰ درصد ظرفیت اضافه در نظر بگیرید.
در عمل، این یعنی انتخاب پچ پنل و سوئیچ شبکه با تعداد پورتی کمی بیشتر از نیاز فعلی، تا در زمان اضافه شدن تجهیزات جدید مجبور به ارتقای فوری نشوید.
اگر در یک رک هم کابل مسی و هم فیبر نوری داشته باشم، آیا پچ پنل اترنت همچنان کاربرد دارد؟
پاسخ: بله.
لینکهای مسی را میتوان روی پچ پنل اترنت ترمینیت کرد و لینکهای فیبر نوری را روی یک پچ پنل فیبر جداگانه مدیریت نمود.
سپس هر دو نوع اتصال از طریق پچکوردهای مسی یا فیبری به سوئیچهای شبکه متصل میشوند. این کار باعث ایجاد کابلکشی لایهبندیشده، منظم و حرفهای در رک میشود.
جمعبندی
در نهایت، تفاوت پچ پنل و سوئیچ به نقش آنها در شبکه برمیگردد:
پچ پنل اترنت برای ترمینیشن و نظمدهی کابلهاست، در حالی که سوئیچ برای ارسال داده و کنترل ترافیک شبکه محسوب میشود.
با انتخاب پچ پنل و سوئیچ مناسب در کنار هم، میتوانید یک سیستم کابلکشی ساختیافته، تمیز و مقیاسپذیر ایجاد کنید.
