پچ پنل چیست و انواع آن
پچ پنل چیست

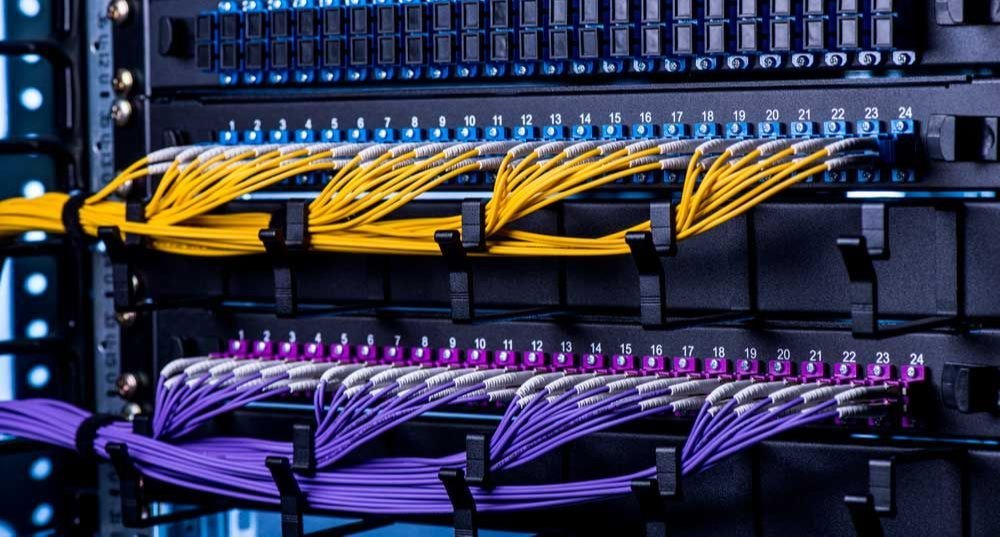

پچ پنل چیست ، پچ پنل یا Patch Panel یک قطعه از تجهیزات شبکه است که به عنوان یک نقطه مرکزی برای اتصال کابلهای شبکه به تجهیزات شبکه عمل میکند و برای مدیریت و سازماندهی کابلهای ارتباطی مورد استفاده قرار میگیرد. این دستگاه به صورت یک صفحه یا صفحاتی از پورتها و اتصالات RJ45 یا کانکتورهای مشابه مانند نرمال یا شبکه برنده (Keystone) طراحی شدهاست.
وظیفه اصلی پچ پنل این است که کابلهای مختلف را به یک نقطه مرکزی متصل کند تا ارتباطات میان دستگاهها مدیریت شود. به عبارت دیگر، این دستگاه کمک میکند تا نصب و نگهداری شبکه به راحتیتر و منظمتر انجام شود.
از مزایای استفاده از پچ پنل میتوان به این موارد اشاره کرد:
مدیریت آسان کابلها: با استفاده از پچ پنل، کابلها به صورت منظم و مرتب مرتبط میشوند که از این جهت نصب و تعمیرات آتی راحتتر میشود.
تغییرات و ارتقاءات آسان: به راحتی میتوان کابلها را جایگزین کرده یا افزودن دستگاههای جدید را انجام داد.
سازماندهی مناسب: پچ پنل به شبکه یک ساختار مرتب و سازمان یافته میدهد که به تشخیص و رفع مشکلات احتمالی کمک میکند.
بهرهوری بالاتر: با داشتن ساختاری منظم، احتمال مشکلات و خرابیهای مرتبط با کابلها کاهش مییابد.
کاهش سرویسدهی زمانی: با دسترسی سریع به کابلها و اتصالات، عملیات تعمیر و نگهداری سریعتر انجام میشود.
پچ پنل ۱۶ پورت PoE برند PoELAND
۱,۵۵۰,۰۰۰ تومانپچ پنل ۲۴ پورت POE گیگابیت برند PoELAND
۵,۳۰۰,۰۰۰ تومانپچ پنل ۱۶ پورت PoE SFTP برند PoELAND
۲,۰۰۰,۰۰۰ تومانپچ پنل PoE گیگابایت ۱۶ پورت برند PoELAND
۳,۷۰۰,۰۰۰ تومانانواع پچ پنل
پچ پنلها را میتوان بر اساس چندین معیار دستهبندی کرد، از جمله:
- نوع کابل شبکه: پچ پنلها میتوانند برای کابلهای مسی یا فیبرنوری استفاده شوند.
- تعداد پورتها: پچ پنلها با تعداد پورتهای مختلف موجود هستند، از ۱۲ پورت تا ۹۶ پورت.
- ساختار: پچ پنلها میتوانند به صورت ماژولار یا غیر ماژولار باشند.
- قابلیتهای اضافی: برخی از پچ پنلها دارای قابلیتهای اضافی مانند PoE هستند.
پچ پنلهای مسی
پچ پنلهای مسی از کابلهای مسی برای اتصال به تجهیزات شبکه استفاده میکنند. این نوع پچ پنلها رایجترین نوع پچ پنل هستند.

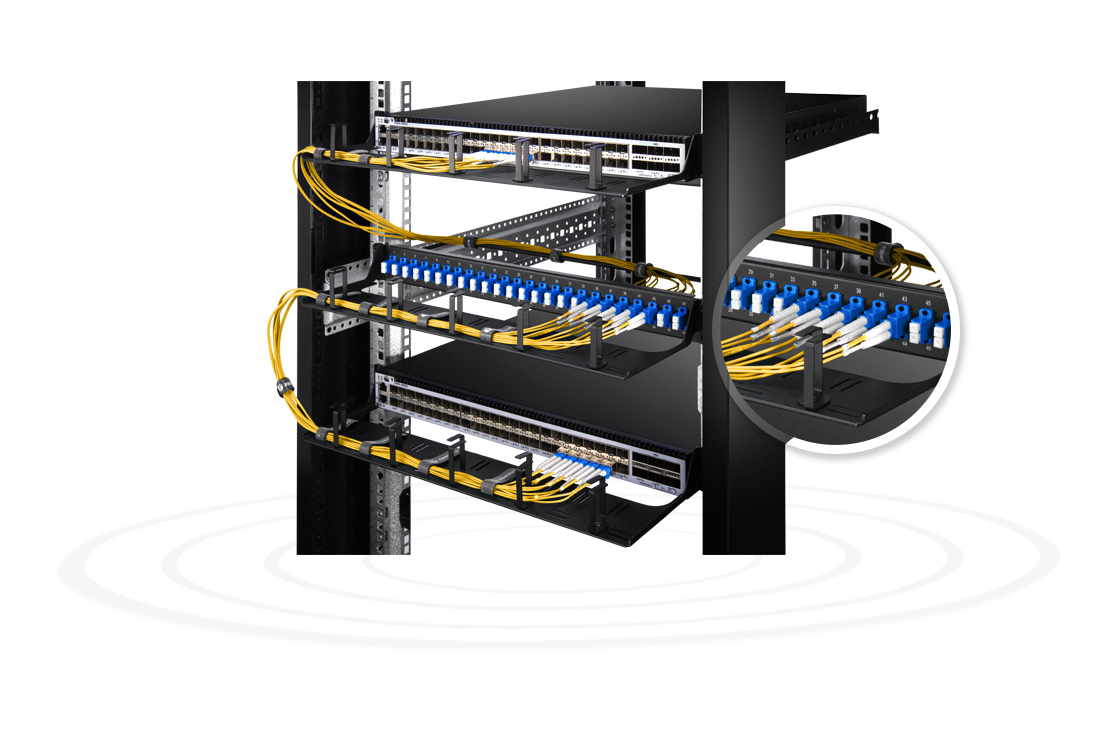

پچ پنلهای فیبرنوری
پچ پنلهای فیبرنوری از کابلهای فیبرنوری برای اتصال به تجهیزات شبکه استفاده میکنند. این نوع پچ پنلها برای شبکههای با سرعت بالا و فاصله زیاد مناسب هستند.
پچ پنلهای ماژولار
پچ پنلهای ماژولار از کیستونهای قابل تعویض برای اتصال کابلهای شبکه استفاده میکنند. این نوع پچ پنلها امکان مدیریت و نگهداری آسانتری را فراهم میکنند.
پچ پنلهای غیر ماژولار
پچ پنلهای غیر ماژولار از پورتهای ثابت برای اتصال کابلهای شبکه استفاده میکنند. این نوع پچ پنلها ارزانتر از پچ پنلهای ماژولار هستند.
پچ پنلهای PoE
پچ پنلهای PoE از کابلهای شبکه برای انتقال داده و برق به تجهیزات شبکه استفاده میکنند. این نوع پچ پنلها برای دستگاههایی که به برق نیاز دارند، مانند دوربینهای مداربسته، تلفنهای IP و اکسس پوینتها، مناسب هستند.
کاربرد پچ پنل ها
اتصال دستگاههای شبکه به تجهیزات شبکه
در یک شبکه تجاری، پچ پنلها برای اتصال دستگاههای شبکه، مانند کامپیوترها، سرورها، چاپگرها و تلفنهای IP، به تجهیزات شبکه استفاده میشوند. به عنوان مثال، یک پچ پنل ۴۸ پورت میتواند برای اتصال ۴۸ دستگاه شبکه به یک سوئیچ شبکه استفاده شود.
سازماندهی و مدیریت کابلهای شبکه
پچ پنلها به سازماندهی و مدیریت کابلهای شبکه کمک میکنند. آنها کابلها را در یک مکان مرکزی جمع میکنند، که باعث میشود کابلها مرتب و قابل مدیریت باشند.
بهبود قابلیت مدیریت و نگهداری شبکه
پچ پنلها قابلیت مدیریت و نگهداری شبکه را بهبود میبخشند. آنها دسترسی به کابلهای شبکه را آسان میکنند، که میتواند در عیبیابی و تعمیر شبکه کمک کند.
امکان مدیریت بهتر عملکرد شبکه
پچ پنلها امکان مدیریت بهتر عملکرد شبکه را فراهم میکنند. آنها میتوانند برای نظارت بر عملکرد شبکه استفاده شوند، که میتواند به شناسایی و رفع مشکلات احتمالی کمک کند.

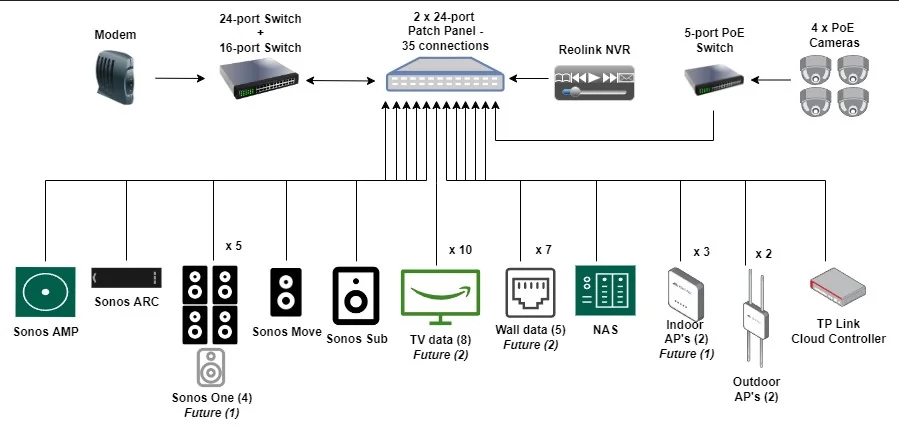

در اینجا چند مثال خاص از کاربردهای پچ پنل آورده شده است:
- در یک شبکه خانگی، پچ پنل میتواند برای اتصال دستگاههای شبکه، مانند کامپیوترها، تلویزیونهای هوشمند و کنسولهای بازی، به یک روتر استفاده شود.
- در یک شبکه دوربین مداربسته، پچ پنل میتواند برای اتصال دوربینهای مداربسته به یک سوئیچ شبکه استفاده شود.
- در یک شبکه صنعتی، پچ پنل میتواند برای اتصال دستگاههای صنعتی، مانند کنترلکنندهها و سنسورها، به یک شبکه استفاده شود.
پچ پنلها یک سرمایهگذاری ارزشمند برای هر شبکه هستند. آنها به سازماندهی و مدیریت کابلهای شبکه، بهبود قابلیت مدیریت و نگهداری شبکه و امکان مدیریت بهتر عملکرد شبکه کمک میکنند.

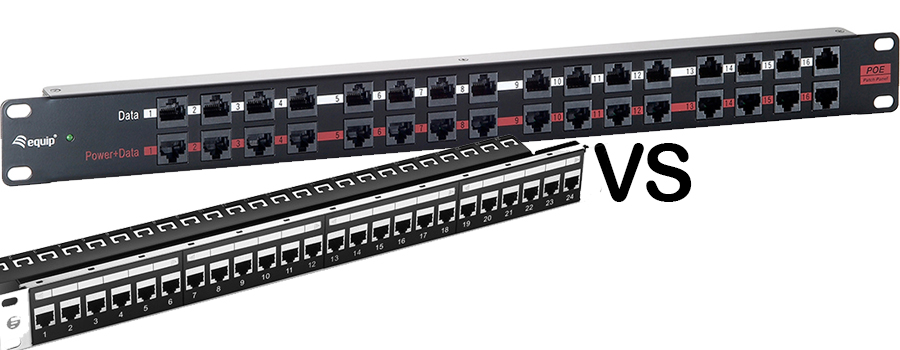

تفاوت بین پچ پنل PoE و پچ پنل های معمولی
با خواندن مقاله پچ پنل چیست تا اینجا متوجه شدیم که پچ پنل چیست و چه کاربردهایی دارد حال نوبت به این رسیده که تفاوت اصلی بین پچ پنل PoE و پچ پنل های معمولی این است که پچ پنل PoE می تواند برق را از طریق کابل های شبکه به دستگاه های شبکه منتقل کند. این امر برای دستگاه هایی که به برق نیاز دارند، مانند دوربین های مداربسته، تلفن های IP و اکسس پوینت ها، مفید است.
پچ پنل های معمولی فقط برای انتقال داده استفاده می شوند. آنها برق را از طریق کابل های شبکه منتقل نمی کنند.
در اینجا جدولی از تفاوت های کلیدی بین پچ پنل PoE و پچ پنل های معمولی آورده شده است:
ویژگی | پچ پنل PoE | پچ پنل معمولی |
انتقال برق | بله | خیر |
دستگاه های قابل پشتیبانی | دستگاه هایی که به برق نیاز دارند | دستگاه هایی که فقط به داده نیاز دارند |
کاربرد | شبکه های دوربین مداربسته، شبکه های تلفنی IP، شبکه های Wi-Fi | شبکه های کامپیوتری، شبکه های خانگی |
در اینجا برخی از مزایای استفاده از پچ پنل PoE آورده شده است:
- کاهش تعداد کابل ها: پچ پنل PoE تنها به یک کابل شبکه برای انتقال داده و برق نیاز دارد. این امر می تواند تعداد کابل ها را در شبکه کاهش دهد.
- کاهش هزینه ها: پچ پنل PoE می تواند هزینه های کابل کشی شبکه را کاهش دهد.
- سهولت نصب و راه اندازی: پچ پنل PoE آسان تر از کابل کشی برق جداگانه برای دستگاه های شبکه است.
با این حال، پچ پنل PoE نیز برخی از معایب دارد، از جمله:
- هزینه بالاتر: پچ پنل PoE گران تر از پچ پنل معمولی است.
- سازگاری کمتر: پچ پنل PoE با همه دستگاه های شبکه سازگار نیست.
نکات قابل توجه در نگهداری پچ پنل ها
در اینجا برخی از نکات قابل توجه در نگهداری پچ پنلها آورده شده است:
- کابلهای شبکه را به طور منظم بررسی کنید. کابلهای شبکه ممکن است در اثر خم شدن، کشیده شدن یا قرار گرفتن در معرض دمای بالا آسیب ببینند. اگر کابلهای شبکه آسیب دیده باشند، باید تعویض شوند.
- اتصالات کابلها را به پچ پنل بررسی کنید. اتصالات کابلها باید محکم و ایمن باشند. اگر اتصالات کابلها شل یا آسیب دیده باشند، باید تعمیر یا تعویض شوند.
- پچ پنل را از گرد و غبار و آلودگی پاک کنید. گرد و غبار و آلودگی میتوانند باعث اختلال در عملکرد پچ پنل شوند. پچ پنل را حداقل سالی یک بار با یک جاروبرقی یا پارچه تمیز پاک کنید.
- پچ پنل را از آسیب فیزیکی محافظت کنید. پچ پنل را از ضربه، افتادن یا قرار گرفتن در معرض رطوبت محافظت کنید.
علاوه بر این نکات، توصیه میشود که پچ پنلها را به صورت منظم توسط یک متخصص شبکه بررسی و عیبیابی شوند. این امر میتواند به شناسایی و رفع مشکلات احتمالی کمک کند.
در اینجا برخی از نشانههایی که نشان میدهد پچ پنل شما نیاز به تعمیر یا تعویض دارد آورده شده است:
- کاهش سرعت شبکه
- قطعی یا اختلال در شبکه
- اشکالات در اتصال دستگاههای شبکه
- وجود نویز یا تداخل در شبکه
نکاتی که باید در خرید پچ پنل رعایت کرد:
۱. انتخاب نوع پچ پنل
در ابتدا باید تصمیم بگیرید که کدام نوع پچ پنل را نیاز دارید. پچ پنل poe ، پچ پنل معمولی ، پچ پنل گیگ و یا پچ پنل ۱۰/۱۰۰/۱۰۰۰ بعد از اینکه نوع پچ پنل خود را انتخاب کردید حال نوبت به بررسی موارد دیگه میرسه که میتوانید با بررسی موارد زیر به نتیجه درستی دست پیدا کنید در صورتی که با خواندن موارد زیر هم نتوانستید به نتیجه مورد نظر برسید میتوانید با کارشناسان مدارکالا تماس بگیرید
۲. تعداد پورتها
تعداد پورتها بر اساس نیاز شما باید مشخص شود. حتی اگر در حال حاضر نیازی به تمام پورتها نداشته باشید، بهتر است با توجه به آینده و توسعه شبکه، پچ پنلی با تعداد پورت مناسب انتخاب کنید.
۳. استاندارد و کیفیت
اطمینان حاصل کنید که پچ پنل انتخابی شما استانداردهای مربوط به کیفیت و اجزای الکتریکی را داراست. استفاده از محصولات با استانداردهای مناسب، این اطمینان را به شما میدهد که شبکه شما به خوبی کار میکند و مشکلاتی در آینده ایجاد نمیشود.
۴. نوع اتصال
پچ پنلها به دو نوع اتصال مختلف دارند: کشویی (که به پورتها به صورت خودکار وصل میشوند) و بدون کشو (که برای اتصال به کابلها نیاز به ترمینالها دارند). بر اساس نیاز شما، نوع مناسب را انتخاب کنید.
۵. مدل و تولیدکننده
بررسی کنید که تولید کننده محصول کی هست و ایا خدمات پس از فروش دارد یا خیر فروشگاه مدارکالا بر این باور است که فروش پایان کار نیست بلکه آغاز یک تعهد است
خرید پچ پنل از فروشگاه مدارکالا
فروشگاه مدارکالا یکی از منابع معتبر برای خرید تجهیزات شبکه و پچ پنلهای مختلف میباشد. این فروشگاه معروف به ارائه محصولات با کیفیت و استاندارد معتبر است.
همچنین، مدارکالا دارای مجموعهای گسترده از محصولات مرتبط با شبکه و ارتباطات است که میتواند نیازهای مختلف شما را برطرف سازد.
پچ پنل POE گیگ برند PoELAND
۵,۷۰۰,۰۰۰ تومانپچ پنل PoE گیگ ۸ پورت برند PoELAND
۲,۷۰۰,۰۰۰ تومانپچ پنل PoE گیگابایت ۱۶ پورت برند PoELAND
۳,۷۰۰,۰۰۰ تومانپچ پنل ۱۶ پورت PoE برند PoELAND
۱,۵۵۰,۰۰۰ توماننصب پچ پنل poe و پچ پنل ها
نصب پچ پنل یک فرآیند نسبتاً ساده است که میتواند توسط یک فرد با دانش اولیه در مورد شبکه انجام شود. برای نصب پچ پنل، به موارد زیر نیاز دارید:
- پچ پنل مناسب
- کیستونهای مناسب (در صورت استفاده از پچ پنل ماژولار)
- کابلهای شبکه
- پچ کورد
- ابزارهای مورد نیاز برای اتصال کابلها به پچ پنل
مراحل نصب پچ پنل:
- پچ پنل را در محل مناسب نصب کنید. پچ پنل باید در مکانی قرار گیرد که دسترسی به آن آسان باشد و از آسیب فیزیکی محافظت شود.
- کابلهای شبکه را از نقاط انتهایی شبکه به پچ پنل وصل کنید. کابلهای شبکه باید به صورت مرتب و منظم به پچ پنل وصل شوند.
- (در صورت استفاده از پچ پنل ماژولار) کیستونها را به پچ پنل وصل کنید. کیستونها باید به درستی در پچ پنل قرار گیرند و محکم شوند.
- پچ کورد را از پورتهای پچ پنل به تجهیزات شبکه وصل کنید. پچ کورد باید به درستی به تجهیزات شبکه وصل شود و محکم شود.
نکات مهم در نصب پچ پنل:
- از کابلهای شبکه مناسب استفاده کنید. کابلهای شبکه باید از نوع مناسب برای شبکه شما باشند.
- کابلهای شبکه را به درستی به پچ پنل وصل کنید. کابلهای شبکه باید به درستی در سوکتهای پچ پنل قرار گیرند و محکم شوند.
- از پچ کورد مناسب استفاده کنید. پچ کورد باید از نوع مناسب برای کابلهای شبکه شما باشند.
- پچ کورد را به درستی به تجهیزات شبکه وصل کنید. پچ کورد باید به درستی به پورتهای تجهیزات شبکه متصل شود و محکم شود.
بررسی عملکرد پچ پنل
پس از نصب پچ پنل، باید عملکرد آن را بررسی کنید. برای بررسی عملکرد پچ پنل، مراحل زیر را دنبال کنید:
- تجهیزات شبکه را روشن کنید.
- یک دستگاه شبکه را به یکی از پورتهای پچ پنل وصل کنید.
- اتصال به اینترنت را بررسی کنید.
- اگر اتصال به اینترنت برقرار نیست، پچ پنل را بررسی کنید تا مطمئن شوید که به درستی نصب شده است.
مشکلات احتمالی در نصب پچ پنل:
- کابلهای شبکه به درستی به پچ پنل وصل نشدهاند. در این صورت، کابلها را دوباره به پچ پنل وصل کنید.
- پچ کورد به درستی به تجهیزات شبکه وصل نشده است. در این صورت، پچ کورد را دوباره به تجهیزات شبکه وصل کنید.
- پچ پنل به درستی نصب نشده است. در این صورت، پچ پنل را دوباره نصب کنید.

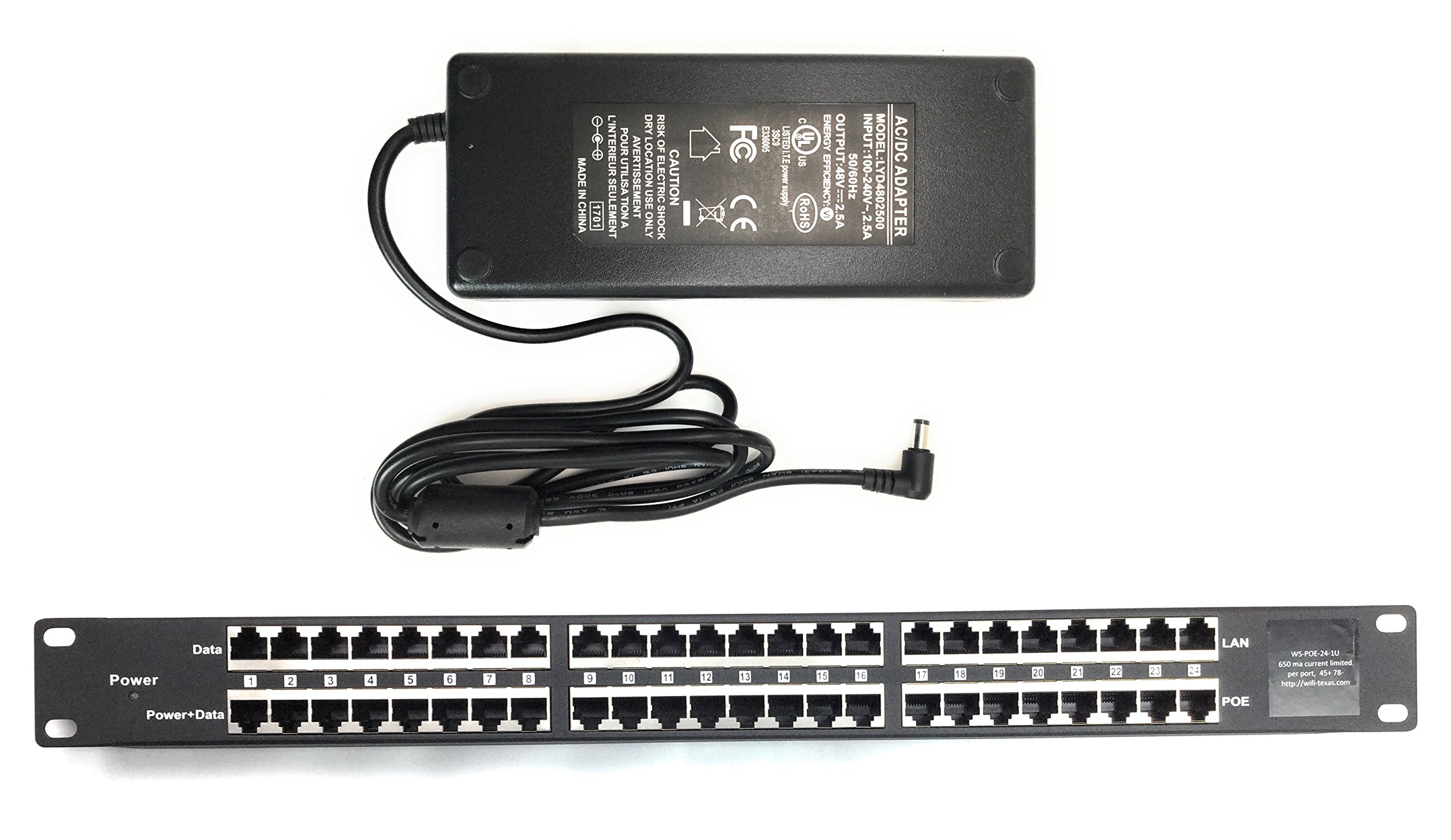

منبع تغذیه پچ پنل
پچ پنلها معمولاً به منبع تغذیه نیاز ندارند. پچ پنلهای معمولی فقط برای انتقال داده استفاده میشوند و برق را از طریق کابلهای شبکه منتقل نمیکنند.
با این حال، برخی از پچ پنلها دارای قابلیت PoE هستند. پچ پنلهای PoE میتوانند برق را از طریق کابلهای شبکه به دستگاههای شبکه منتقل کنند. این امر برای دستگاههایی که به برق نیاز دارند، مانند دوربینهای مداربسته، تلفنهای IP و اکسس پوینتها، مفید است.
پچ پنلهای PoE به یک منبع تغذیه خارجی نیاز دارند. منبع تغذیه PoE میتواند به صورت جداگانه خریداری شود یا به پچ پنل PoE متصل شود.
انواع منبع تغذیه پچ پنل:
- منبع تغذیه PoE داخلی: این نوع منبع تغذیه در داخل پچ پنل قرار دارد.
- منبع تغذیه PoE خارجی: این نوع منبع تغذیه خارج از پچ پنل قرار دارد.
انتخاب منبع تغذیه پچ پنل:
برای انتخاب منبع تغذیه پچ پنل، باید به عوامل زیر توجه کنید:
- نوع پچ پنل: پچ پنلهای PoE داخلی و خارجی وجود دارند.
- توان مورد نیاز: توان منبع تغذیه باید با توان مورد نیاز دستگاههای شبکه که از PoE استفاده میکنند مطابقت داشته باشد.
- تعداد پورتهای PoE: منبع تغذیه باید تعداد پورتهای PoE مورد نیاز را داشته باشد.
نصب منبع تغذیه پچ پنل:
نصب منبع تغذیه پچ پنل معمولاً یک فرآیند ساده است. برای نصب منبع تغذیه پچ پنل، مراحل زیر را دنبال کنید:
- منبع تغذیه را به برق وصل کنید.
- کابل PoE را از منبع تغذیه به پچ پنل وصل کنید.
- کابل PoE را از پچ پنل به دستگاههای شبکه که از PoE استفاده میکنند وصل کنید.
مشکلات احتمالی در منبع تغذیه پچ پنل:
- منبع تغذیه به درستی به برق وصل نشده است. در این صورت، منبع تغذیه را دوباره به برق وصل کنید.
- کابل PoE به درستی به منبع تغذیه و پچ پنل وصل نشده است. در این صورت، کابل PoE را دوباره به منبع تغذیه و پچ پنل وصل کنید.
- کابل PoE به درستی به دستگاههای شبکه وصل نشده است. در این صورت، کابل PoE را دوباره به دستگاههای شبکه وصل کنید.
تفاوت بین پچ پنل poe و سوئیچ poe
پچ پنل PoE و سوئیچ PoE هر دو برای انتقال داده و برق به دستگاههای شبکه استفاده میشوند. با این حال، تفاوتهای اساسی بین این دو دستگاه وجود دارد.
پچ پنل PoE یک قطعه تجهیزات شبکه است که به عنوان یک نقطه مرکزی برای اتصال کابلهای شبکه به تجهیزات شبکه عمل میکند. پچ پنلهای PoE میتوانند برق را از طریق کابلهای شبکه به دستگاههای شبکه منتقل کنند. این امر برای دستگاههایی که به برق نیاز دارند، مانند دوربینهای مداربسته، تلفنهای IP و اکسس پوینتها، مفید است.
سوئیچ PoE یک دستگاه شبکه است که میتواند برق را از طریق کابلهای شبکه به دستگاههای شبکه منتقل کند. سوئیچهای PoE معمولاً دارای تعداد پورتهای بیشتری نسبت به پچ پنلهای PoE هستند. این امر باعث میشود که سوئیچهای PoE برای شبکههای بزرگتر مناسبتر باشند.
تفاوتهای کلیدی
در اینجا جدولی از تفاوتهای کلیدی بین پچ پنل PoE و سوئیچ PoE آورده شده است:
پچ پنل PoE | سوئیچ PoE | ویژگی |
انتقال داده و برق | انتقال داده و برق | هدف |
معمولاً کمتر از سوئیچ PoE | معمولاً بیشتر از پچ پنل PoE | تعداد پورتها |
معمولاً ارزانتر از سوئیچ PoE | معمولاً گرانتر از پچ پنل PoE | قیمت |
شبکههای کوچک و متوسط | شبکههای بزرگ | کاربرد |
انتخاب پچ پنل PoE یا سوئیچ PoE
برای انتخاب پچ پنل PoE یا سوئیچ PoE، باید به عوامل زیر توجه کنید:
اندازه شبکه: اگر شبکه شما کوچک یا متوسط است، پچ پنل PoE یک گزینه مناسب است. اگر شبکه شما بزرگ است، سوئیچ PoE یک گزینه مناسب است.
تعداد دستگاههای شبکه: اگر تعداد دستگاههای شبکه شما کم است، پچ پنل PoE یک گزینه مناسب است. اگر تعداد دستگاههای شبکه شما زیاد است، سوئیچ PoE یک گزینه مناسب است.
بودجه: پچ پنل PoE معمولاً ارزانتر از سوئیچ PoE است.
