عملکرد پایدار 100G PAM4 DWDM برای اتصال دیتاسنترها

با افزایش نیاز به لینک‌های اتصال بین مراکز داده (DCI) که فشرده، کم‌هزینه و کم‌پیچیدگی باشند ، به‌ویژه در سناریوهای کمپوس شبکه و لبه مترو (Metro Edge) ، اپراتورها بیشتر به دنبال پلتفرم‌های DWDM سبک و ساده‌ای هستند که بتوانند خدمات 100G را با کمترین سیم‌کشی و راحت‌ترین مراحل راه‌اندازی ارائه دهند.

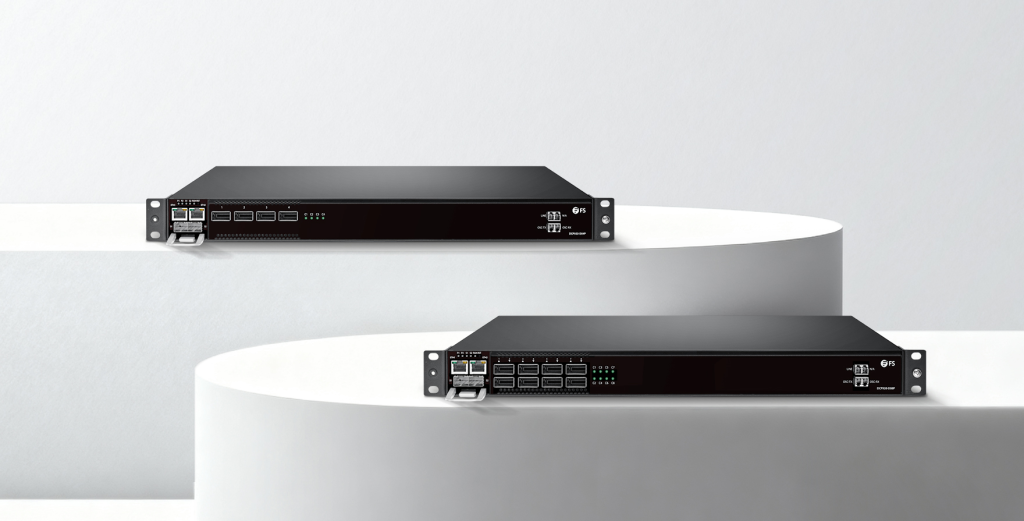

عملکرد پایدار 100G PAM4 DWDM برای اتصال دیتاسنترها یک پلتفرم انتقال DWDM فشرده است که در یک دستگاه کوچک، قابلیت‌های زیر را یکپارچه می‌کند:

• ماکس/دمکس (Mux/Demux)
• جبران‌سازی دیسپرجن قابل تنظیم (Tunable Dispersion Compensation)
• تضعیف‌کننده‌های نوری قابل تنظیم (VOA)
• دو تقویت‌کننده نوری EDFA
• ماژول‌های داخلی 100G PAM4

عملکرد پایدار 100G PAM4 DWDM برای اتصال دیتاسنترها پشتیبانی می‌کند از:
لینک‌های نقطه‌به‌نقطه بدون تقویت (Unamplified) با ظرفیت 4×100G یا 8×100G تا مسافت ۸۰ کیلومتر.

پچ کورد فیبر

هدف این فرآیند اعتبارسنجی (Validation Campaign)

این تست‌ها با هدف ارزیابی دقیق و بی‌طرفانه عملکرد سری DCP920 انجام شد. محورهای اصلی بررسی شامل موارد زیر بود:

• راه‌اندازی خودکار (Automatic Commissioning)
• سازگاری سرویس (Service Adaptation) برای حالت‌های 4×100G و 8×100G
• عملکرد نوری و کیفیت سیگنال
• رابط‌های مدیریتی سیستم
• پایداری عملکرد در شرایط آزمایشگاهی

این گزارش مجموعه‌ای از نتایج قابل تکرار، مبتنی بر ابزارهای اندازه‌گیری دقیق ارائه می‌دهد تا تصمیم‌گیرندگان فنی بتوانند درباره موارد زیر ارزیابی درستی داشته باشند:

• امکان استقرار (Deployment Feasibility)
• سازگاری بین‌عملیاتی (Interoperability)
• بهره‌وری در عملیات و نگهداری (O&M Efficiency)

روش‌شناسی تست (Test Methodology)

تمام آزمایش‌ها با استفاده از دستگاه‌های سری DCP920 و ابزارهای استاندارد اندازه‌گیری نوری و ترافیکی (مطابق گزارش منبع تست) انجام شد. هدف اصلی این روش، بازآفرینی شرایط واقعی استقرار در شبکه،شامل لینک‌های نقطه‌به‌نقطه بدون تقویت‌کننده (Unamplified P2P) در بازه ۰ تا ۸۰ کیلومتر و ارزیابی عملکرد خودکار دستگاه و کیفیت سرویس بود.

switch cisco

سازمان‌دهی و محیط تست (Test Organization & Environment)

دامنه تست‌ها شامل موارد زیر بود:

• عملکردی (Functional): ارزیابی راه‌اندازی خودکار (Automatic Commissioning)
• پایداری (Stability): بررسی عملکرد در برابر ریبوت، قطع برق و سناریوهای قطع/وصل فیبر
• عملکرد سرویس (Service Performance): سنجش کیفیت سرویس 100GE در فواصل مختلف
• مدیریت (Management): ارزیابی WebGUI و SNMP

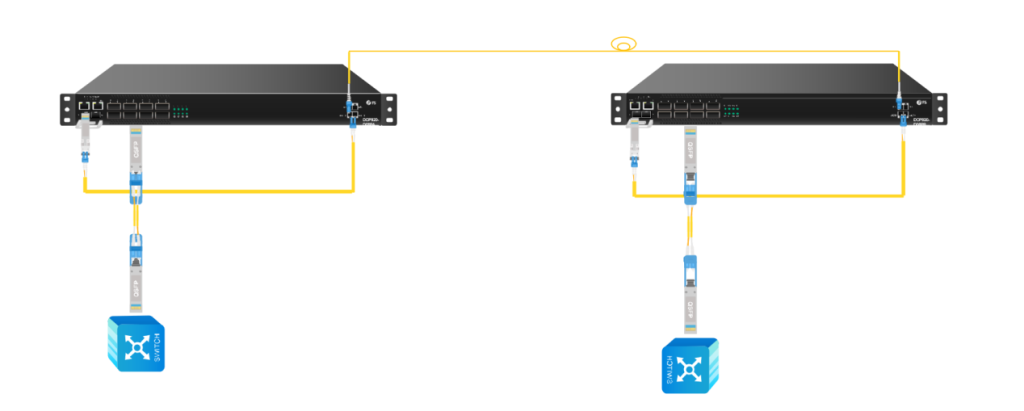

توپولوژی تست (Topology)

یک لینک DWDM استاندارد به‌صورت نقطه‌به‌نقطه بین دو واحد DCP920 ایجاد شد و این دو دستگاه به‌عنوان گره‌های همتا (Peer Nodes) پیکربندی شدند. تست‌ها در فواصل زیر انجام شد:

۱۰، ۲۰، ۲۵، ۴۰، ۶۰، ۶۵ و ۸۰ کیلومتر
(در صورت نیاز از تضعیف‌کننده برای شبیه‌سازی فاصله استفاده شد.)

قابلیت تکرارپذیری (Reproducibility)

برای اطمینان از یکسانی عملکرد بین مدل‌های مختلف، تست‌ها روی چندین نسخه از سری‌های:

D04PA / D04PB

D08PA / D08PB

و تحت شرایط نرم‌افزاری و سخت‌افزاری یکسان انجام شد. نتایج نشان داد که دستگاه‌ها در سطح مدل، عملکرد ثابت و قابل اعتماد دارند.

تجهیزات و ابزارهای تست (Equipment & Tools)

دستگاه‌های تحت آزمون

مدل‌های زیر از سری DCP920 مورد بررسی قرار گرفتند:

• DCP920-D04PA
• DCP920-D04PB
• DCP920-D08PA
• DCP920-D08PB
  (نسخه‌های دقیق سخت‌افزاری و فریمور در گزارش اصلی ثبت شده‌اند.)

مولد و تحلیلگر ترافیک (Traffic Tester)

• Anritsu MT100A (Network Master Pro)
  برای اندازه‌گیری توان عملیاتی (Throughput)، تأخیر (Latency) و نرخ از دست رفتن بسته‌ها (Packet Loss).

پاورمتر نوری (Optical Power Meter)

• FOPM-203
  پشتیبانی از طول موج‌های رایج DWDM
  بازه اندازه‌گیری: –70 تا +10 dBm
  دقت: ±0.01 dB

سوئیچ‌ها و ترنسیورهای مورد استفاده

• سوئیچ‌های S8550-32C
• ماژول‌های QSFP28-BLR4-100G
  برای ارزیابی سازگاری دستگاه با تجهیزات مرسوم شبکه و اپتیک‌های کلاینت 100G.

سناریوهای تست و نتایج (Test Scenarios & Results)

کمپین تست، مجموعه‌ای از سناریوهای هدفمند را پوشش داد که چالش‌های رایج اپراتورها در کاربردهای اتصال بین مراکز داده کوتاه‌برد (Short-Range DCI) را بررسی می‌کند:

1. راه‌اندازی خودکار در فواصل مختلف (10 تا 80 km)

ارزیابی فرآیند Automatic Commissioning

اندازه‌گیری مدت‌زمان تکمیل راه‌اندازی برای هر زوج مدل (D04PA⇄D04PB و D08PA⇄D08PB)

2. عملکرد سرویس 100GE (Service Performance)

سنجش پایداری و کیفیت سرویس اترنت 100G در فواصل:
۱۰، ۲۰، ۲۵، ۴۰، ۶۰، ۶۵ و ۸۰ کیلومتر

3. پایداری و بازیابی (Stability & Recovery)

• ریبوت دستگاه
• قطع و وصل برق
• سناریوی قطع فیبر و بازیابی لینک
  هدف: بررسی توانایی دستگاه در بازگردانی سریع سرویس‌ها

4. مدیریت و OAM

• بررسی کارایی WebGUI
• اجرای دستورات پیکربندی
• گزارش‌دهی آلارم‌ها
• تأیید انطباق با SNMP
• بررسی فرآیند ارتقای نرم‌افزار

5. سازگاری (Interoperability)

تأیید سازگاری دستگاه با:

• ترنسیورهای QSFP28-BLR4-100G
• سوئیچ‌های S8550-32C

6. تست تنش طولانی‌مدت (Long-Term Stress Test)

آزمون ۷۲ ساعته عملکرد مداوم برای شناسایی:

• خطاهای متناوب
• نشتی حافظه
• افت تدریجی عملکرد

switch cisco fs

نتایج تست و جمع‌بندی (Test Results & Insights)

مطابق گزارش رسمی، تمام موارد تست با موفقیت کامل پاس شدند. مهم‌ترین نتایج قابل اندازه‌گیری و تحلیل‌های کاربردی به شرح زیر است:

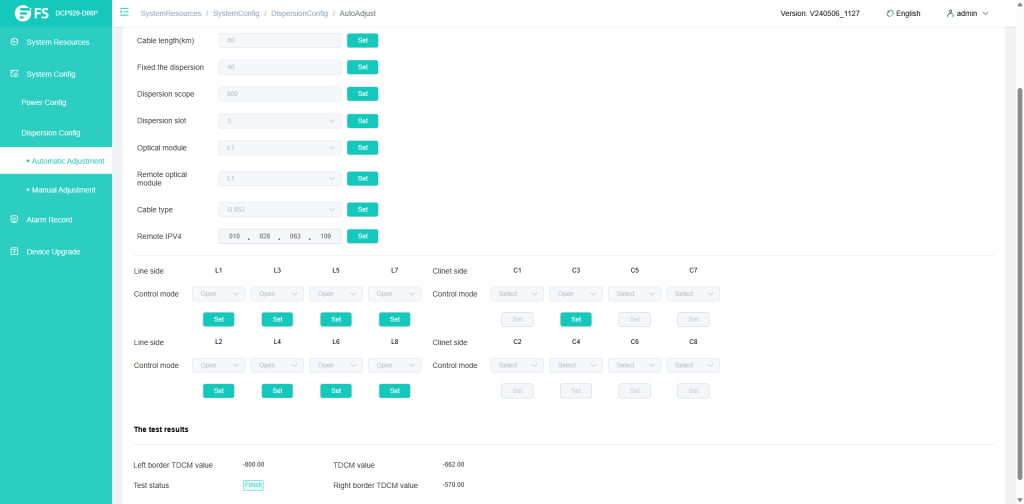

راه‌اندازی خودکار (Automatic Commissioning)

• میانگین زمان تکمیل: حدود 18 دقیقه و 32 ثانیه
• فواصل موفق تست شده:
  10، 20، 40، 60 و 80 کیلومتر
  (برای مدل‌های D04 و D08)

Insight — نتیجه کلیدی

جریان راه‌اندازی مبتنی بر OSC به‌طور مؤثر تنظیم بهره EDFA و جبران‌سازی دیسپرسن را در این فواصل به‌صورت خودکار انجام می‌دهد. این امر:

نیاز به تنظیمات دستی را به‌طور محسوس کاهش می‌دهد

زمان راه‌اندازی میدانی را تسریع می‌کند.

احتمال خطای انسانی را کم می‌کند.

انطباق سرویس و عملکرد (Service Adaptation & Performance)

سرویس‌های پشتیبانی‌شده

• تجمیع کلاینت 4×100G
• تجمیع کلاینت 8×100G

اعتبارسنجی 100GE

تمام تست‌های 100GE در تمامی فواصل (10 تا 80 کیلومتر) و روی تمام مدل‌های سری DCP920 با موفقیت کامل گذرانده شد.

Insight — تحلیل کلیدی:

ماژول‌های داخلی 100G PAM4 عملکردی پایدار در نرخ خط (Line-Rate) ارائه دادند؛ بدون هیچ تأخیر غیرعادی یا اختلال خدمات در کل بازه 0 تا 80 کیلومتر. این نتیجه، مناسب‌بودن دستگاه برای لینک‌های DCI کوتاه تا متوسط را تأیید می‌کند.

پایداری و بازیابی (Stability & Recovery)

نتایج تست‌های پایداری

• ریبوت دستگاه → پاس شد
• قطع و وصل برق → پاس شد
• بازیابی پس از قطع فیبر → پاس شد
• تست ۷۲ ساعته تنش → بدون هیچ وقفه یا خطای سرویس

Insight — تحلیل کلیدی:

این پلتفرم در سناریوهای رایج نگه‌داری و خطا، رفتار بسیار پایدار و قابل اعتماد از خود نشان داد؛ امری که برای دستیابی به High Availability در شبکه‌های DCI لبه (Edge DCI) ضروری است.

محدوده عملکرد نوری (Optical Performance Limits)

• بیشترین تلفات نوری قابل تحمل بین سایت‌ها: 23 dB
• دقت جبران‌سازی دیسپرسن پس از راه‌اندازی: ±5 ps/nm

Insight — تحلیل کلیدی:
ترکیب دو تقویت‌کننده نوری EDFA و ماژول‌های TDCM/DCM، حاشیه توان مناسب و کنترل دیسپرسن لازم را برای لینک‌های DWDM بدون تقویت‌کننده در بازه 0 تا 80 کیلومتر فراهم می‌کند. این مقادیر مطابق پروفایل‌های استاندارد فیبر در شبکه‌های مترو است.

مدیریت و سازگاری (Management & Interoperability)

نتایج تست مدیریت

• WebGUI → تأیید شد
• SNMP → تأیید شد
• ارسال دستورات پیکربندی → موفق
• گزارش آلارم‌ها → صحیح
• فرآیند ارتقای نرم‌افزار → بدون مشکل

سازگاری با تجهیزات کلاینت

سازگاری با ترنسیورهای 100G مانند QSFP28 100G در تست‌بنچ تأیید شد.

Insight — تحلیل کلیدی:
وجود رابط‌های مدیریتی استاندارد و سازگاری اثبات‌شده با ترنسیورهای مرسوم بازار، یکپارچه‌سازی در NMSهای موجود را آسان‌تر کرده و ریسک‌های تأمین تجهیزات (Procurement Risk) را کاهش می‌دهد.

جمع‌بندی نهایی (Conclusion)

سری DCP920 تمام تست‌های عملکردی، سازگاری، پایداری و مدیریت را با موفقیت کامل پشت سر گذاشت. مهم‌ترین نتایج:

• عملکرد دستگاه کاملاً مطابق مشخصات طراحی است و تمام شاخص‌های اندازه‌گیری‌شده به اهداف تعیین‌شده رسیده‌اند.
• فرآیند Automatic Commissioning به‌صورت میانگین کمتر از ۲۰ دقیقه زمان می‌برد و بهره‌وری استقرار را بالا می‌برد.
• پلتفرم، انتقال پایدار 4×100G و 8×100G را تا فاصله ۸۰ کیلومتر بدون هیچ اختلالی در تست ۷۲ ساعته تضمین می‌کند.
• سازگاری با سوئیچ‌های مرسوم و ترنسیورهای QSFP28 100G تأیید شده است.
• عملکرد WebGUI و SNMP با استانداردهای عملیاتی رایج مطابقت دارد.
